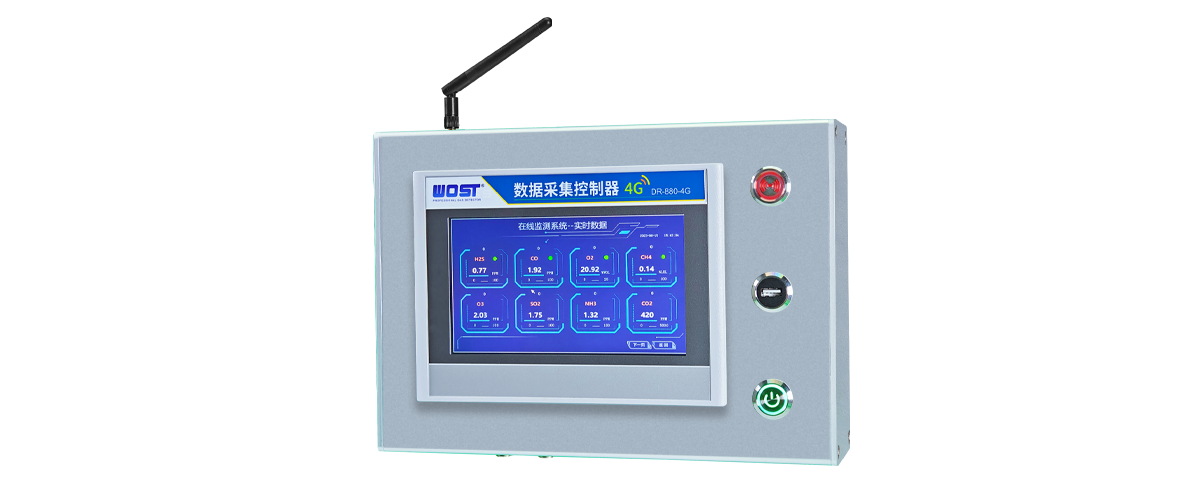

4G數據采集智能控制器
一、簡介：
本產品應用于作業現場多種氣體、氣象數據的24小時實時在 線數據監測，現場顯示濃度和超標聲光
報警，遠程數據通過4G傳輸,不限距離。采用7寸高清觸摸屏實時顯示濃度，當測量值達到設定的報警值
時，控制主機發出聲，光報警同時輸出控制信號（開關量接點輸出）提示操作人員及時采取安全處理措施
，或自動啟動事先連接的控制設備，以保障安全生產。
本產品采用先進的電路設計、成熟的內核算法處理，檢測數據準確穩定并取得了多項軟件著作專利和
外觀專利；針對災害孕育、發生、發展等環節，將事故扼殺在萌芽狀態，在安全事故防治技術體系中的發
揮至關重要的作用
二、設備參數：
01）應用范圍：可連接各種氣體檢測儀、溫濕度、壓力變送器、氣象、粉塵傳感器等
02）顯示方式：7寸液晶觸摸屏
03）觸屏方式：四線電阻式
04）顯示精度：0.1、0.01、0.001 可選
05）響應時間：T90≤20s
06）恢復時間：≤25s
07）檢測精度：≤±1%FS
08）信號輸出：RS485、4-20mA、無線4G、LoRa組網、網橋遠傳可選
09）輸出接口：串口、網口可選；配上位機電腦監控軟件
10）報警方式：聲光報警、短信、微信報警、語音報警
11）報警輸出：4路、8路、16路無源觸點可選
12）觸點容量：10A/250V AC、10A/30V DC
13）報警閾值：兩級，可自由設定
14）報警模式：高于高報/高高報、低于低報/低低報、高于低報低于高報
15）報警延遲：0-9999s
16）恢復延遲：0-9999s
17）供電方式：220V AC
18）防爆標識：Exd II CT6 Gb；證號： CNEx17.1670X
19）防護等級：IP65
20）數據存儲：2000M(約200萬條）
21）外觀尺寸：300*210*80mm(L*W*H);2.5KG
22）選配功能：電腦同步監控、手機APP監控、微信或短信報警

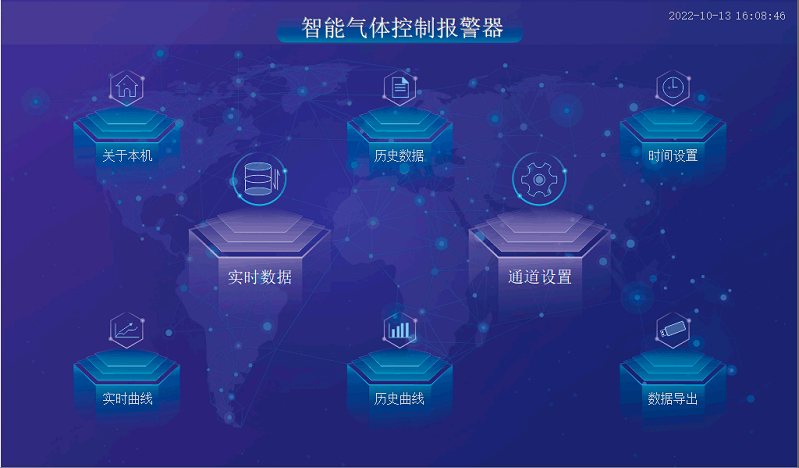

三、操作界面介紹:
主界面包括：實時數據、通道設置、本機信息、歷史數據、時間設置、實時曲線、歷史曲線、數據導出共8個子界面

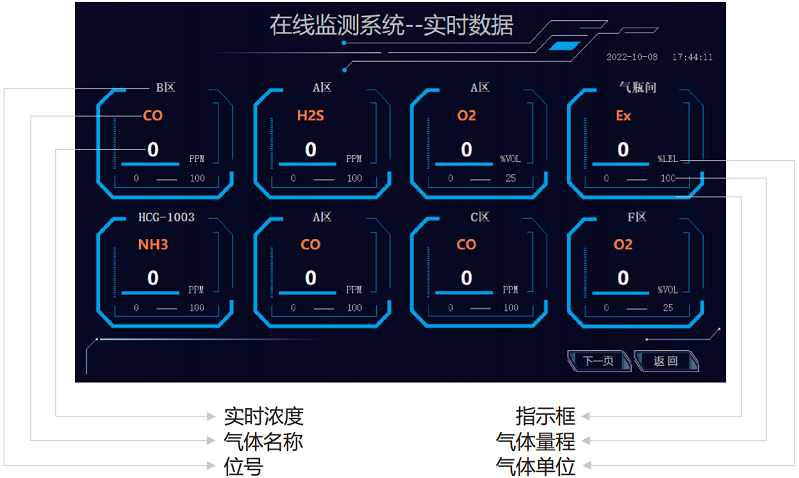

四、實時數據界面：
位 號：代表設備安裝或監測的點位名，可用編碼也可用文字表示，點擊可更改
氣體名稱：代表對應通道正在監測的氣體種類的化學式或中文名，設置界面可更改
氣體濃度：代表對應通道正在監測的氣體的實時濃度值
氣體單位：代表對應通道氣體濃度值的單位，設置界面可更改
氣體量程：代表對應通道氣體監測的濃度范圍，設置界面可更改
指 示 框：濃度正常為藍色框，報警時變?yōu)榧t色閃爍
五、通道設置列表頁：
本界面展示各個通道設置的低報、高報報警值及對應關聯的繼電器編號，如需更改，點擊“設置”進行更改
六、通道設置界面：
1.在通道設置界面，點擊“設置”按鈕，進入以下界面，進行各個通道參數設置

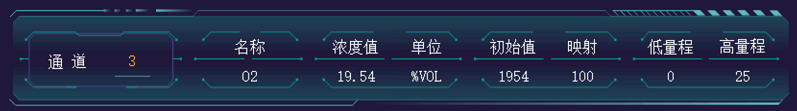

2.在設置界面上部分為氣體參數設置：
名 稱：點擊下方編輯區寫入氣體名稱/分子式
濃度值：該通道如有數據接入，此處自動展示，無需編輯
單 位：點擊下方編輯區寫入該通道監測數據單位
初始值：為未解析的初始數據，無需更改
映 射：對數據進行處理或計算；如寫入“100”即把該通道數據放大100倍，
如寫入“0.01”即把數據縮小100倍
低量程：該通道檢測范圍起始值
高量程：該通道檢測范圍最高值

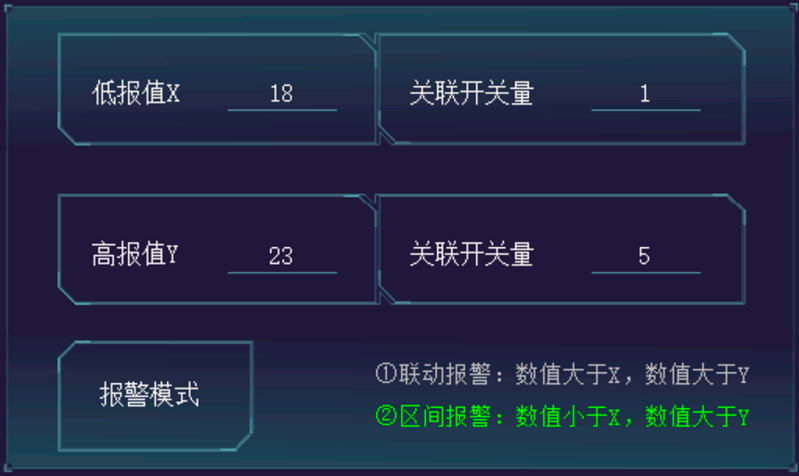

3.在設置界面左下部分為報警參數設置：
低報值：一級報警值設置，點擊編輯
高報值：二級報警值設置，點擊編輯；不需要可以不編輯
關聯開關量：當?shù)竭_(dá)報警點，關聯需要觸發的開關量，此處為開關量序號
點擊“報警模式”切換“1”和“2”兩種模式 報警模式
3.在設置界面右下部分為繼電器參數設置：
低報延時設置：對一級報警關聯的繼電器啟動和復位進行延遲設置
高報延時設置：對二級報警關聯的繼電器啟動和復位進行延遲設置
延時設置的時間單位為“秒”;0-9999可設

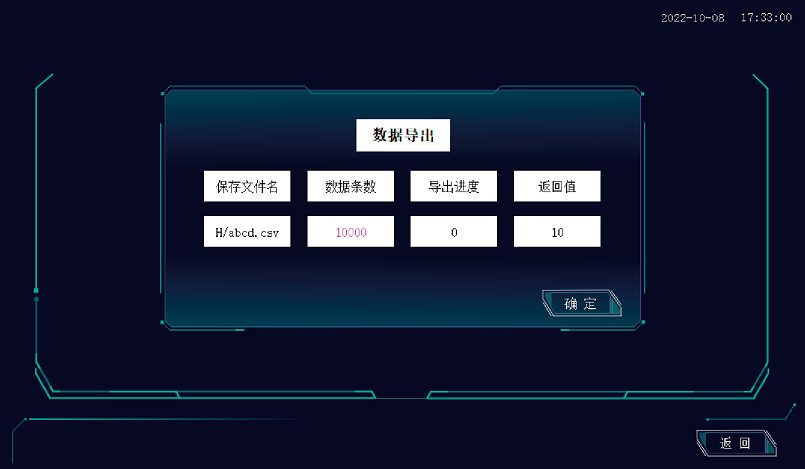

七、數據查詢導出：
在設備USB口插入U(xiǎn)盤，打開“數據導出”界面，輸入需要導出的數據條數，點擊確定
